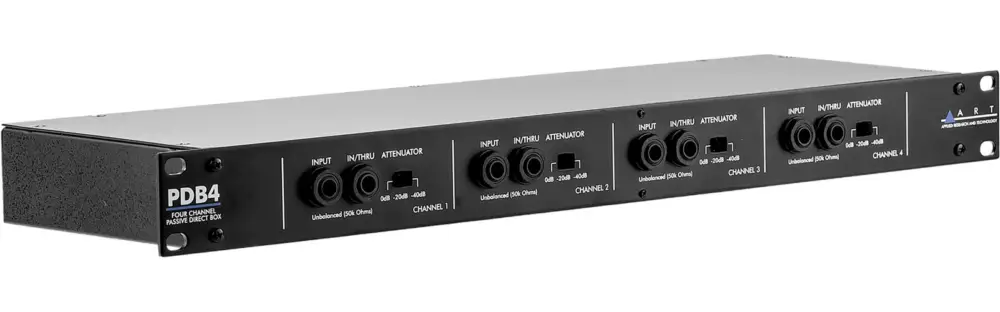

Das Wesentliche zur ART PDB4 DI-Box
- 4 passive Kanäle im 1U-Rack, um Ihre Quellen (Keyboards, Module, Player, Monitore) zu zentralisieren und Zeit bei der Installation zu sparen.
- Vier vollständig isolierte Wege, um Interaktionen zwischen den Quellen zu begrenzen und eine saubere Verkabelung auf der Bühne sowie im Studio zu gewährleisten.
- Umschaltbarer Eingangsdämpfer pro Kanal (0 dB, -20 dB, -40 dB), um sowohl Instrumenten- als auch Line-Pegel zu akzeptieren.
- Symmetrische XLR-Männchen-Ausgänge + Ground Lift, um Brummschleifen zu reduzieren und ein stabiles Signal an Mischpult oder Interface zu senden.
Ein Rack-Format für Multi-Source-Setups
Die ART PDB4 richtet sich an diejenigen, die eine saubere und sofort einsatzbereite Multikanal -DI-Lösung suchen, ohne mehrere Bodengeräte zu verwenden. Ihr 1U -Format und der vollständig passive Ansatz machen sie zu einem einfach zu integrierenden Werkzeug in einem Bühnenrack, Keyboard-Flycase oder Regieraum, in dem mehrere Ausgänge gleichzeitig mit standardisierter Verkabelung verwaltet werden müssen.
Für wen ist die ART PDB4 geeignet und in welchen Anwendungen?
Diese DI-Box ist ideal für Keyboarder, Bühnen-Techniker, Projektstudios und Dienstleister, die mehrere Signale schnell an ein Mischpult routen müssen. Sie eignet sich besonders für 6,35 mm asymmetrische Klinkenquellen (Keyboards, Expander, Drumcomputer, Consumer-Line-Ausgänge, einige aktive Instrumente), um einen symmetrischen XLR-Ausgang zu erhalten, der besser für lange Kabelwege und Mikrofon-/Line-Eingänge von Mischpulten geeignet ist.
Dank des umschaltbaren Ground Lifts hilft die PDB4 auch, Brummschleifen-Probleme zu beheben, die typisch sind für Rack + Bühne + Mehrfachstromversorgung-Konfigurationen.
Schlüsselfunktionen für zuverlässige Übertragung live und im Studio
Pegelmanagement: Pads 0 dB, -20 dB, -40 dB
Jeder Kanal verfügt über eine umschaltbare Eingangsdämpfung (0 dB, -20 dB, -40 dB), um den an das Mischpult gesendeten Pegel anzupassen. Dies ist entscheidend, wenn man zwischen Instrumentenpegel und höheren Line-Pegeln wechselt oder Eingangssättigung am Vorverstärker vermeiden möchte.
Direkte Verkabelung + paralleler Durchschleifweg
Die PDB4 bietet einen 6,35 mm TS asymmetrischen Klinkeneingang und einen parallelen Durchschleifweg (Typ „thru“) in 6,35 mm Klinke, praktisch, um das Signal an einen Verstärker, persönlichen Monitor oder ein anderes Gerät weiterzuleiten und gleichzeitig den symmetrischen XLR-Männchen-Ausgang an Frontend oder Aufnahme zu senden.
Kanal-Isolation und Ground Lift
Mit ihren vier vollständig isolierten Wegen und dem Ground Lift ist die ART PDB4 darauf ausgelegt, ein leises und robustes System zu gewährleisten, indem Störgeräusche und Masseprobleme minimiert werden, die häufig auftreten, wenn mehrere Geräte dasselbe Rack und dieselbe Stromversorgung teilen.
Technische Daten
Typ und Konfiguration
- Modell: ART PDB4
- Passive DI-Box mit vier Kanälen
- Vier vollständig isolierte Wege
- Rack-Gehäuse: 1U
Anschlüsse
- Eingänge: 6,35 mm TS asymmetrische Klinke
- Paralleler Durchschleifweg: 6,35 mm Klinke (Jack-Link)
- Ausgänge: symmetrische XLR-Männchen
Impedanzen
- Instrumenteneingang/Line-Eingang: 50 kOhm
- Eingangsimpedanz: 50 kOhm
- XLR-Ausgang: 600 Ohm
- Ausgangsimpedanz: 600 Ohm
Dämpfung und Umschaltungen
- Umschaltbare Eingangsdämpfung: 0 dB, -20 dB, -40 dB
- Umschaltbare Eingangsdämpfung (Erinnerung): 0 dB, -20 dB, -40 dB
- Umschaltbarer Ground Lift
- Umschaltbarer Erdungsaufheber
Audio-Leistung
- Frequenzgang: 10 Hz – 50 kHz, +/- 0,5 dB bei +4 dBu
Bauweise
- Gehäusetyp: Vollstahl, schwarze Oberfläche
Stromversorgung
- Strombedarf: keiner (vollständig passiv)
Abmessungen und Gewicht
- Abmessungen: 44,5 mm x 483 mm x 152 mm
- Gewicht: 2,95 kg
