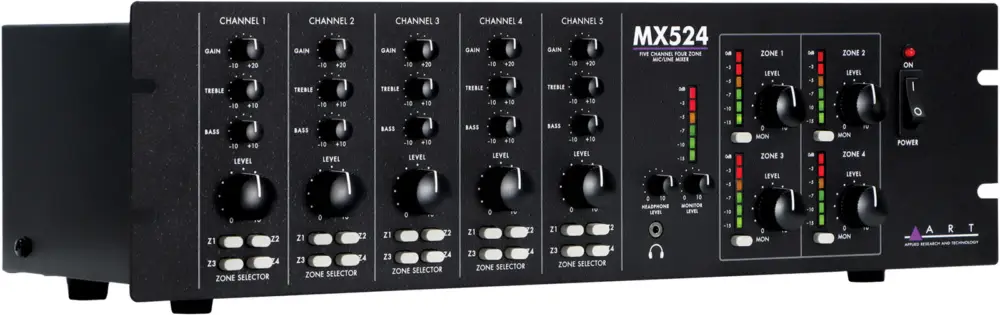

Das Wesentliche zum Verteiler / Zonierer ART MX524
- Multi-Zonen-Verteilung : 4 unabhängige Zonen zur Verwaltung mehrerer Bereiche (Räume, Ausstrahlungszonen, feste Installationen).
- Ansagenverwaltung : Funktionen Priority call und Telephone paging, um eine Nachricht bei der Wiedergabe zu priorisieren.
- Anschlüsse für die Integration konzipiert : Combo-Eingänge XLR/6,35 mm Klinke und RCA, Ausgänge auf Euroblock und Klemmen.
- Schnelle Kontrolle des Klangs : Bass-/Höhen-Equalizer und Monitoring-Ausgänge (Kopfhörer und Monitor) zur Signalüberprüfung.
Ein Audio-Verteilwerkzeug für Mehrrauminstallationen
Der MX524 gehört zur Familie der Verteiler/Zonierer: Geräte, die mehrere Quellen empfangen, organisieren und dann an verschiedene Ausstrahlungszonen senden. Er erfüllt die typischen Anforderungen fester Installationen, bei denen man die Klangverteilung, die Verständlichkeit der Ansagen und die lokale Kontrolle behalten möchte, dabei aber ein standardmäßiges Rack-Format für Technikschränke beibehält.
Für wen ist der ART MX524 gedacht?
Der ART MX524 richtet sich an Integratoren, Techniker und Betreiber, die Audio in mehreren Bereichen verwalten müssen: Besprechungsräume, Empfangsbereiche, Einrichtungen, Bühnen mit dedizierten Ausstrahlungszonen oder jede Umgebung, in der Quellen geroutet und Ansagen priorisiert werden sollen. Sein „Zoning“-Ansatz macht ihn zu einer sinnvollen Wahl, sobald die Wiedergabe klar, kontrolliert und einfach vom Rack aus steuerbar bleiben soll.
Schlüsselfunktionen: Zonierung, Prioritätsansagen und Signalsteuerung
4 Zonen zur Strukturierung Ihrer Wiedergabe
Mit seiner 4-Zonen -Architektur ermöglicht der MX524 die Organisation der Signalverteilung auf mehrere Bereiche. Diese Zonierungslogik hilft, die Wiedergabe an die Raumkonfiguration anzupassen (Hauptausstrahlung, Nebenbereiche, Wartebereiche, Feedback), während Pegel und Routing kohärent bleiben.
Priority call und Telephone paging: Die Ansage kommt zur richtigen Zeit
Die Funktionen Priority call und Telephone paging sind für Situationen konzipiert, in denen eine Nachricht die laufende Wiedergabe überlagern muss. Dies eignet sich besonders für Mikrofonansagen, Informationsmeldungen und Paging-Anwendungen, um eine konstante Verständlichkeit ohne komplexe Bedienung zu gewährleisten.
Einfache und effektive Equalisierung
Der integrierte Equalizer bietet zwei praktische Bänder, um den Klang schnell an Raum und Inhalt anzupassen: eine Bass – und eine Höhen -Einstellung. Ideal, um einen zu dumpfen oder zu hellen Raum zu korrigieren, die Sprachverständlichkeit zu verbessern oder mehrere Zonen anzugleichen.
Rack-orientierte Anschlüsse und Hörkontrolle
Die Combo-Eingänge XLR/6,35 mm Klinke und RCA-Eingänge erleichtern die Integration verschiedener Quellen (Mikrofon, Line, Player, Interfaces). Auf der Ausgangsseite sind Euroblock und Klemmen für die Installationsverkabelung geeignet. Schließlich bieten der Kopfhörerausgang (Mini-Klinke 3,5 mm) und der Monitor-Ausgang eine schnelle Signalprüfung, wertvoll bei Inbetriebnahme und Tests.
Technische Daten
Allgemein
- Modell: ART MX524
- Typ: Verteiler / Zonierer
- Konfiguration: 4+1 Eingänge / 4 Zonen
- Funktionen: Priority call + Telephone paging
- Rack-Format: 19 Zoll, 3U
- Abmessungen: 483 x 191 x 130 mm
- Gewicht: 3 kg
Audio
- Frequenzgang: 20 Hz – 22 kHz
- THD&N:
Equalizer
- Bässe: +/-10 dB bei 100 Hz
- Höhen: +/-10 dB bei 10 kHz
Anschlüsse
- Eingänge: 4 x Combo XLR/6,35 mm Klinke + 2 x RCA
- Ausgänge: Euroblock, Klemmen
- Kopfhörerausgang: Mini-Klinke 3,5 mm
Stromversorgung und Verstärkung
- Phantomspeisung: 48 V DC
- Maximale Eingangsempfindlichkeit: 60 dB
- Stromversorgung: 115 / 230 V AC + 24 V
Impedanzen
- XLR-Eingänge: 1,4 kOhm
- Klinke 6,35 mm / RCA Eingänge: 10 kOhm oder mehr
- Zonenausgänge: 120 Ohm
- Monitor-Ausgang: 8 Ohm / 120 Ohm
Ausgangspegel und Leistung
- Zonen: +26 dB (symmetrisch)
- Monitor-Ausgang: +15 dB (unsymmetrisch)
- Monitor-Ausgang / 8 Ohm: 1 W rms
- Kopfhörerausgang / 47 Ohm: 0,5 W rms
