Das Wesentliche zum 100 V Linienverstärker ART HVA4
- Class D Verstärkung: hoher Wirkungsgrad, geringe Wärmeentwicklung und einfache Integration in Beschallungsracks.
- Leistung angepasst an die Installation: bis zu 2x 300 W bei 100 V oder 4x 270 W bei 70 V, mit 70 V / 100 V Umschalter.
- Euroblock-Anschlüsse an Ein- und Ausgängen: saubere Verkabelung, erleichterte Wartung und langlebige Installation.
- Integrierter Schutz: Schutz gegen Kurzschluss, offenen Stromkreis, Überhitzung sowie gegen Ultraschall- und HF-Störungen.
Eine 70 V / 100 V Lösung für fest installierte Beschallung
Der ART HVA4 folgt der Logik von 70 V / 100 V Public Address Systemen, einem historischen Standard in öffentlich zugänglichen Räumen (Geschäfte, Arbeitsbereiche, Bildungseinrichtungen, Mehrzweckräume), in denen eine zuverlässige und erweiterbare Multi-Zonen-Beschallung gefragt ist. Bei dieser Art von Installation steht nicht nur die Leistung im Vordergrund, sondern vor allem Stabilität, einfache Verkabelung und die Fähigkeit, über lange Stunden ohne Eingriff zu arbeiten. Mit seiner Class D Verstärkung und dem 1U-Rackformat (44 mm Höhe) zielt der HVA4 auf eine schnelle Integration in Technik-Schränke ab, während er konsistente Audioleistungen für Sprache und Hintergrundmusik bietet.
Für wen und für welche Anwendungen?
Der HVA4 richtet sich an Integratoren, Techniker und Betreiber, die einen Linienverstärker benötigen, um ein Lautsprechernetzwerk mit 70 V oder 100 V zu versorgen, mit direkter Steuerung und ohne komplexe Software. Er eignet sich zur Beschallung mehrerer Zonen, zur Verwaltung unterschiedlicher Eingangspegel und zur sicheren Nutzung dank umfassender Schutzschaltungen. Sein Frequenzbereich von 120 Hz bis 17 kHz (-3 dB) macht ihn vorrangig für Sprach-, Ansagen- und Hintergrundmusikübertragung geeignet, wo Verständlichkeit und Konstanz wichtiger sind als die Erweiterung in den Infraschallbereich.
Funktionen, Steuerung und tägliche Leistung
Umschaltung 70 V / 100 V und verfügbare Leistung
Die Rückseite verfügt über einen 70 V / 100 V Schalter, mit dem der Verstärker an den verwendeten Leitungsstandard angepasst werden kann. Bei 100 V erreicht die Ausgangsleistung 2x 300 W, bei 70 V bis zu 4x 270 W. Dieser Ansatz ermöglicht es, die Beschallungsarchitektur an die Gegebenheiten vor Ort (Leitungslängen, Anzahl der Lautsprecher, Zonierung) anzupassen und gleichzeitig eine typische Umsetzung für feste Installationen beizubehalten.

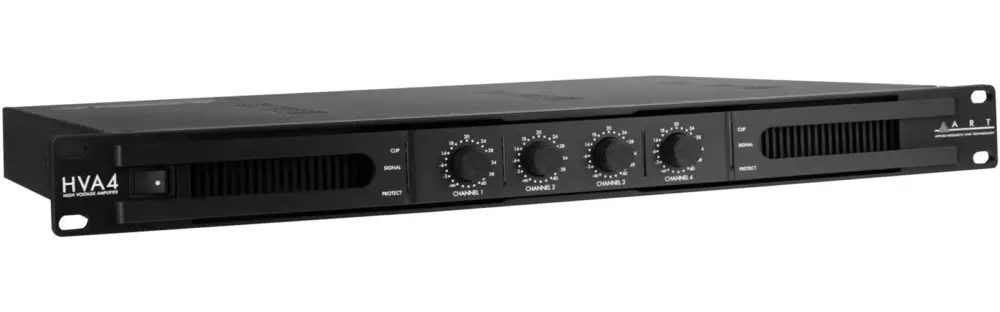

Direkte Bedienung an der Frontseite
Im Betrieb zählt Einfachheit. Der HVA4 bietet an der Frontseite einen Ein-/Ausschalter und 4 Eingangspegelregler, praktisch zum schnellen Ausbalancieren von Quellen oder Zonen, ohne den Schrank öffnen oder einen externen Controller hinzufügen zu müssen. Das ist ein greifbarer Vorteil für Installationen, die übersichtlich und wartungsfreundlich bleiben sollen, auch für nicht spezialisierte Teams.
Signalqualität und Verstärkerstabilität
Messwerte zeigen ein Signal-Rausch-Verhältnis von über 95 dB und eine Übersprechdämpfung von über 70 dB, zwei wichtige Punkte für einen sauberen Hintergrund und die Begrenzung von Kanalübersprechen. Die THD+N unter 0,1 Prozent trägt zu einer stabilen Wiedergabe bei kontinuierlicher Beschallung bei. Schließlich zeigen der Dämpfungsfaktor über 200 und die Spannungsverstärkung von 40 dB bei 100 V eine Verstärkung, die die Last hält und vorhersehbar bleibt – ein entscheidendes Kriterium für Installationen, bei denen Pegelschwankungen oder instabiles Verhalten vermieden werden sollen.
Saubere Installation und unverzichtbare Schutzfunktionen
Die Ein- und Ausgänge mit Euroblock erleichtern eine sichere, kompakte und zuverlässige Verkabelung, typisch für professionelle Installationen. In puncto Sicherheit verfügt der HVA4 über Schutz gegen Kurzschluss, offenen Stromkreis, Überhitzung sowie gegen Ultraschall- und HF-Störungen. Diese Schutzmaßnahmen sollen Ausfälle durch Leitungsprobleme, Anschlussfehler oder elektrisch störungsreiche Umgebungen minimieren und den Betrieb der Beschallung aufrechterhalten.
Technische Daten
Typ und Verstärkung
- Modell: ART HVA4
- Typ: 100 V Linienverstärker Public Address
- Verstärkung: Class D
Leistung
- Ausgangsleistung 100 V: 2x 300 W
- Ausgangsleistung 70 V: 4x 270 W
Frequenzgang
- 120 Hz – 17 kHz (-3 dB)
Eingang (Empfindlichkeit und Impedanz)
- Eingangsempfindlichkeit: 0,9 – 1,1 V (0 +/- 1 dBV)
- Eingangsimpedanz: 20k (symmetrisch) / 10k (unsymmetrisch)
Audio-Leistung
- Spannungsverstärkung (100 V): 40 dB
- THD+N: unter 0,1 Prozent
- Signal-Rausch-Verhältnis: über 95 dB
- Übersprechdämpfung: über 70 dB
- Dämpfungsfaktor: über 200
Bedienelemente
- Frontseite: Ein-/Ausschalter + 4x Eingangspegelregler
- Rückseite: 70 V / 100 V Schalter
Schutzfunktionen
- Kurzschluss
- Offener Stromkreis
- Thermisch
- Ultraschall und HF
Anschlüsse
- Input- & Output-Anschlüsse: Euroblock
Stromversorgung
- 110 – 240 VAC / 50 – 60 Hz
Abmessungen und Gewicht
- Abmessungen: 483 x 360 x 44 mm
- Gewicht: 6,2 kg
